一鍵直達！GNUplot 5.4全平臺安裝包官方下載入口（含SSH遠程繪圖配置說明）

一、gnuplot簡介

GNUplot是一款開源且跨平臺的命令行繪圖工具，支持2D/3D數據可視化、函數繪圖及動態圖表生成等功能，廣泛應用于科研論文和工程數據分析等領域。其核心特性包括：

• 支持超過50種輸出格式（如PNG、SVG、PDF等）
• 具有腳本化批量處理能力
• 與python、matlab等語言無縫集成

二、環境準備

1. 系統兼容性

2. 依賴組件驗證

• Windows：需安裝microsoft Visual c++ redistributable
• Linux：執行sudo apt-get install libwxgtk3.2-dev安裝圖形庫

三、安裝流程詳解

步驟1：獲取安裝包

訪問GNUplot官方網站的安裝包下載頁面，下載對應版本的【gp548-win64-mingw.rar】文件。

步驟2：Windows系統安裝

解壓下載的壓縮包，雙擊gp548-win64-mingw.exe啟動安裝向?qū)А?/p>

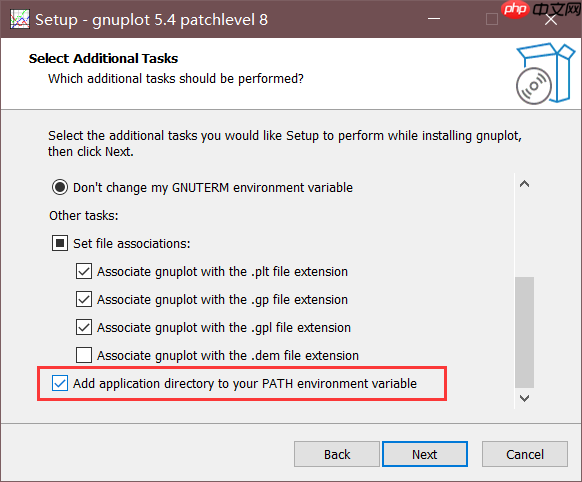

勾選”Add application Directory to PATH”以配置環境變量。

步驟3：Linux系統安裝

wget https://sourceforge.net/projects/gnuplot/files/gnuplot/5.4.0/gnuplot-5.4.0.tar.gz tar -xzvf gnuplot-5.4.0.tar.gz cd gnuplot-5.4.0 ./configure && make && sudo make install

四、基礎功能驗證

測試1：繪制正弦函數

set terminal pngcairo # 設置輸出格式 set output "sin.png" # 指定輸出文件 plot sin(x) with lines # 生成正弦曲線

測試2：數據文件可視化

創建data.dat文件：

# X   Y 1   2 2   5 3   8 4   6

執行命令：

plot 'data.dat' using 1:2 with points

五、高級配置技巧

1. 樣式自定義

set title "溫度變化曲線" set xlabel "時間（小時）" set ylabel "溫度（℃）" set grid plot "temp.dat" with linespoints lt rgb "blue"

2. 多圖布局

set multiplot layout 2,1 plot "dataset1.dat" plot "dataset2.dat" unset multiplot

六、常見問題解答

Q1：啟動時報錯「Unable to open display」

• Windows：安裝Xming并設置DISPLAY=localhost:0.0
• Linux：執行export DISPLAY=:0

Q2：如何導出矢量圖？

set terminal svg enhanced background rgb "white" set output "chart.svg" replot

七、延伸學習

官方手冊
